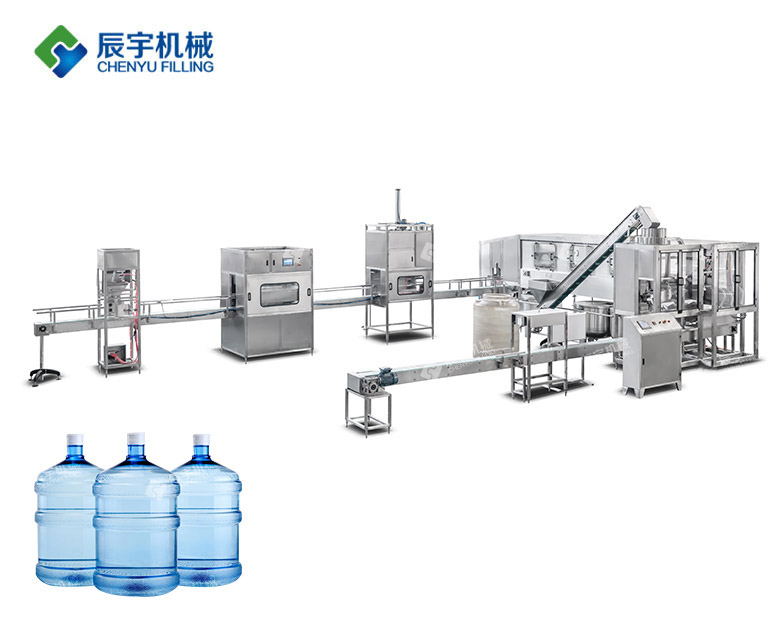

QGF-450 5加侖桶裝水灌裝生產線
產品概述
5加侖桶裝水灌裝生產線適用于3加侖、5加侖桶裝礦泉水、蒸餾水、純凈水生產。5加侖桶裝水灌裝機采用上乘不銹鋼制作，耐腐蝕，易清洗，主要電氣原件均采用MITSUBISHI、OMRON產品，氣路原件采用進口AIRTAC產品。
產品視頻
產品介紹
5加侖桶裝水灌裝生產線適用于3加侖、5加侖桶裝礦泉水、蒸餾水、純凈水生產。5加侖桶裝水灌裝機采用優質不銹鋼制作，耐腐蝕，易清洗，主要電氣原件均采用MITSUBISHI、OMRON產品，氣路原件采用進口AIRTAC產品。洗桶用內、外噴嘴均采用進口美國噴霧公司特色技術設備。5加侖桶裝水灌裝機結構緊湊，工作效率高且穩定可靠，動作靈敏正確，自動化程度高，是機電氣三位一體的全自動桶裝設備。

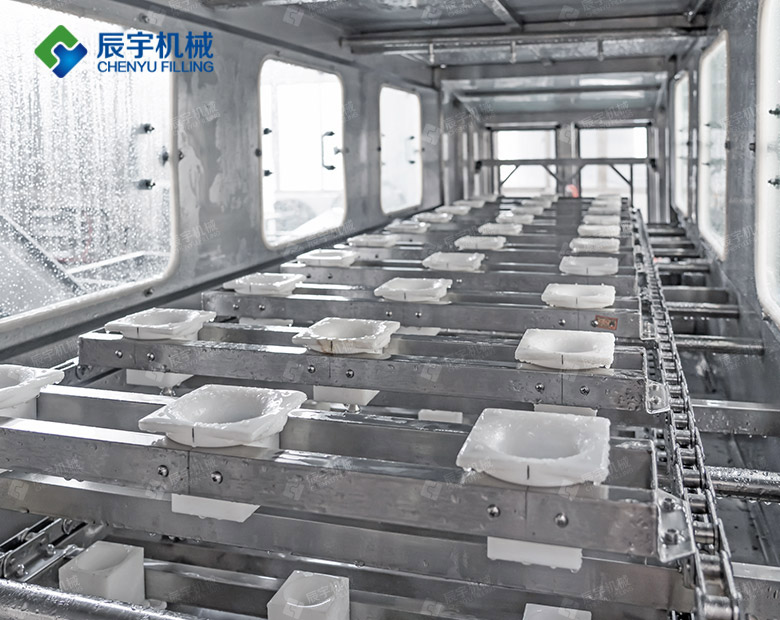

5加侖桶裝水生產線將沖洗干凈的凈桶隨鏈條運動翻轉90度，空桶由拔桶汽缸將空桶拔出桶座并隨翻桶架下翻，然后由推桶氣缸將桶向上翻轉，使空桶置于灌裝機輸送帶上等待灌裝。 消毒后的空桶至灌裝位置后灌裝閥由氣缸推動伸入桶口，灌裝泵打開灌裝，灌裝時間由PLC設定，并可根據液位高低使用面板多功能按鈕修正灌裝時間，以達到正確位置。灌裝結束后，滿桶由輸送帶將已灌裝完的滿桶送至壓蓋工位，途中經過戴蓋工位時自動將瓶蓋套上桶口。壓蓋完成后通過輸送鏈輸出，進入后包裝工序。
設備細節

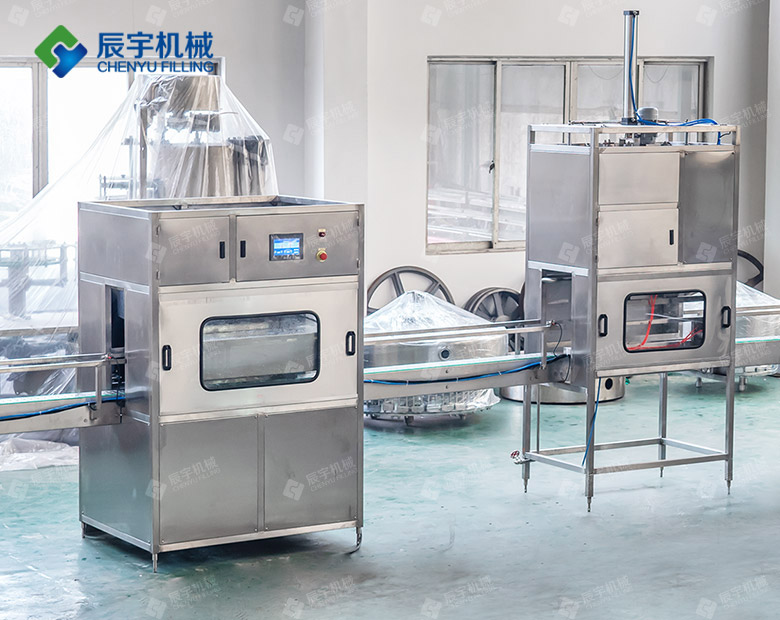

全自動拔蓋機
全自動拔蓋機是僅供3-5加侖桶裝水生產線的配套生產設備。適合回收桶清洗前自動拔蓋，大大提高了工作效率，大程度的減少了人工拔蓋的二次污染并降低了作業人員的勞動強度。全自動內外刷桶機
桶在輸送帶的輸送力作用下，進入外桶清洗機，并與主旋轉毛刷貼緊。主旋轉毛刷運轉方向和桶的行進方向及桶底部旋轉毛刷反向回轉。桶在撥輪盤的作用下完成了公轉一周、自轉四周的復合運動。沖洗水泵不斷地向各毛刷噴水或清洗劑，并由下部的接水盤收集后進入清洗劑水箱供循環使用。

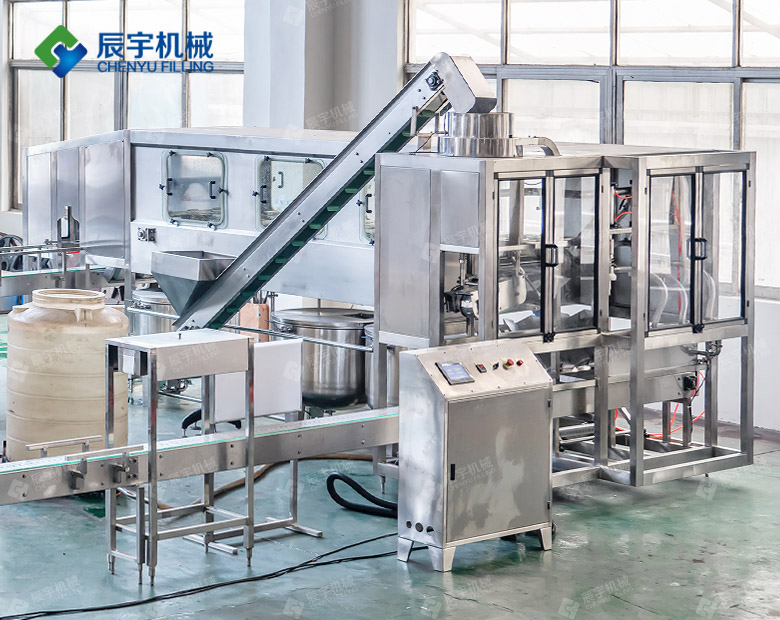

桶裝水灌裝機
桶裝水灌裝機主件均為進口，沖洗用噴頭為旋轉式，智能化管理西門子PLC電腦控制系統，器和熱保護為西門子。桶裝水灌裝設備采用食品專用不銹鋼制造，設有自動理蓋送蓋系統，設有故障自動保護裝置。灌裝部分

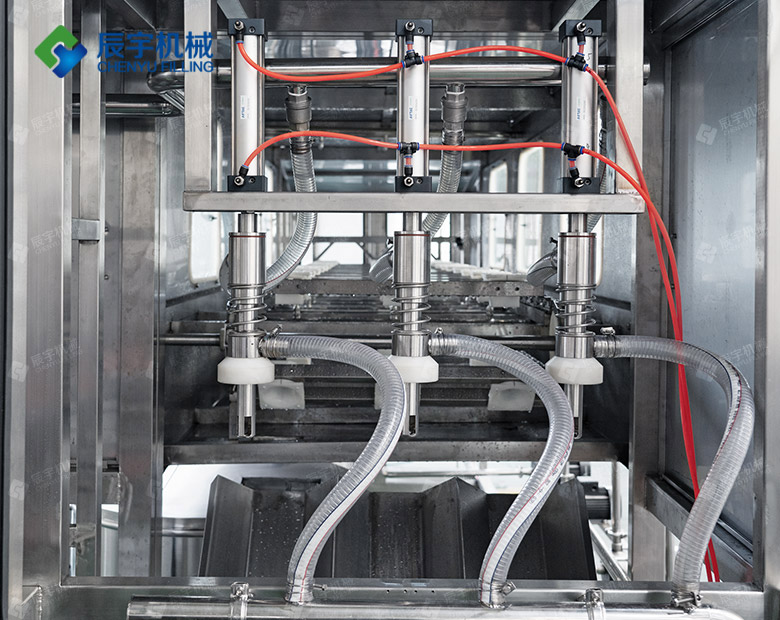

1.304/316不銹鋼高精度灌裝噴嘴2.灌裝量可微調，灌裝后液位相同
3.所有304/316不銹鋼接觸部件和液體罐，精細拋光，無死角，易于清潔
4.304/316不銹鋼加注泵
旋蓋部分
1.放置和加蓋系統，電磁加蓋頭，具有卸料功能，確保加蓋過程中瓶子碰撞小2.所有304/316不銹鋼結構
3.無瓶無蓋
4.缺瓶時自動停止
5.封口效果穩定可靠，不合格率≤0.2%
技術參數
| 型號 | QGF-120 | QGF-300 | QGF-450 | QGF-600 | QGF-900 | QGF-1200 |
| 生產能力(B/H) | 100-150 | 250-300 | 400-450 | 600 | 900 | 1200 |
| 灌裝頭數 | 1 | 2 | 3 | 4 | 8 | 12 |
| 機器形式 | 直線式 | 直線式 | 直線式 | 直線式 | 旋轉式 | 旋轉式 |
| 灌裝容量(L) | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 |
| 桶形規格 | Ф270X490mm | |||||
| 氣源壓力(MPa) | 0.4-06 | |||||
| 耗氣量(m3/min) | 0.35 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 |
| 總功率(Kw) | 2.9 | 3.5 | 4.3 | 6.2 | 8.7 | 9.5 |
| 外形尺寸(L×W×H)(mm) | 2600×650×1550 | 3900×1500×1700 | 3900×1775×1700 | 3900×2050×1700 | 2200×1860×2200 | 2560×2350×2200 |
| 總重量(Kg) | 800 | 1500 | 2000 | 2500 | 3000 | 3500 |
